CASIO personal miniを分解してみる

今回はカシオパーソナルミニの分解方法について紹介しておきます。ほかの似たような機種でも同様の方法で分解できるかもしれません。 レビューについてはこちらをご確認ください。

分解方法

1. 電池ボックスのねじを外す

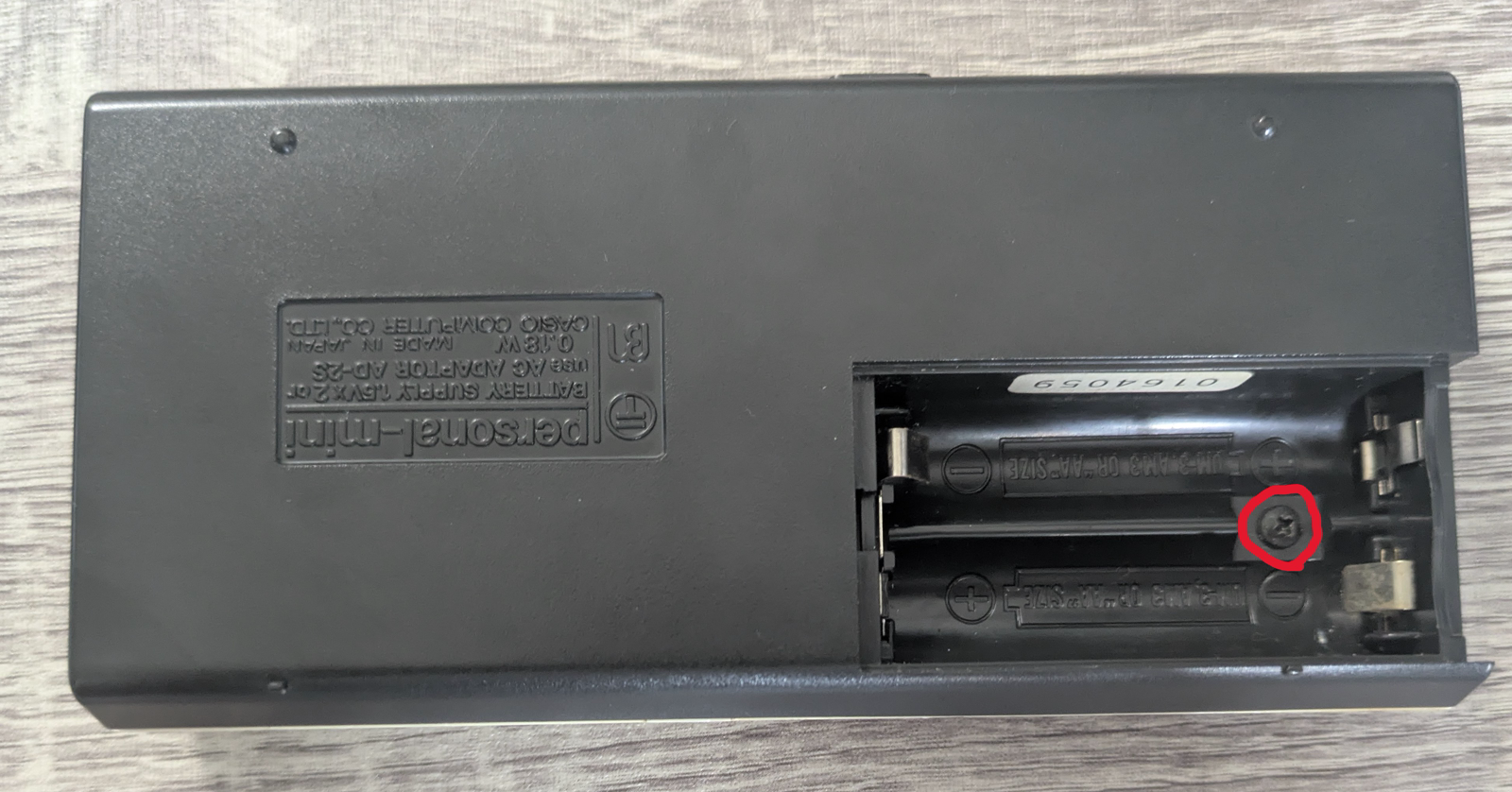

電池ボックスのスライドを外して、電池ボックス内にある赤丸のねじをプラスドライバーで外します。

2. ケースを外す

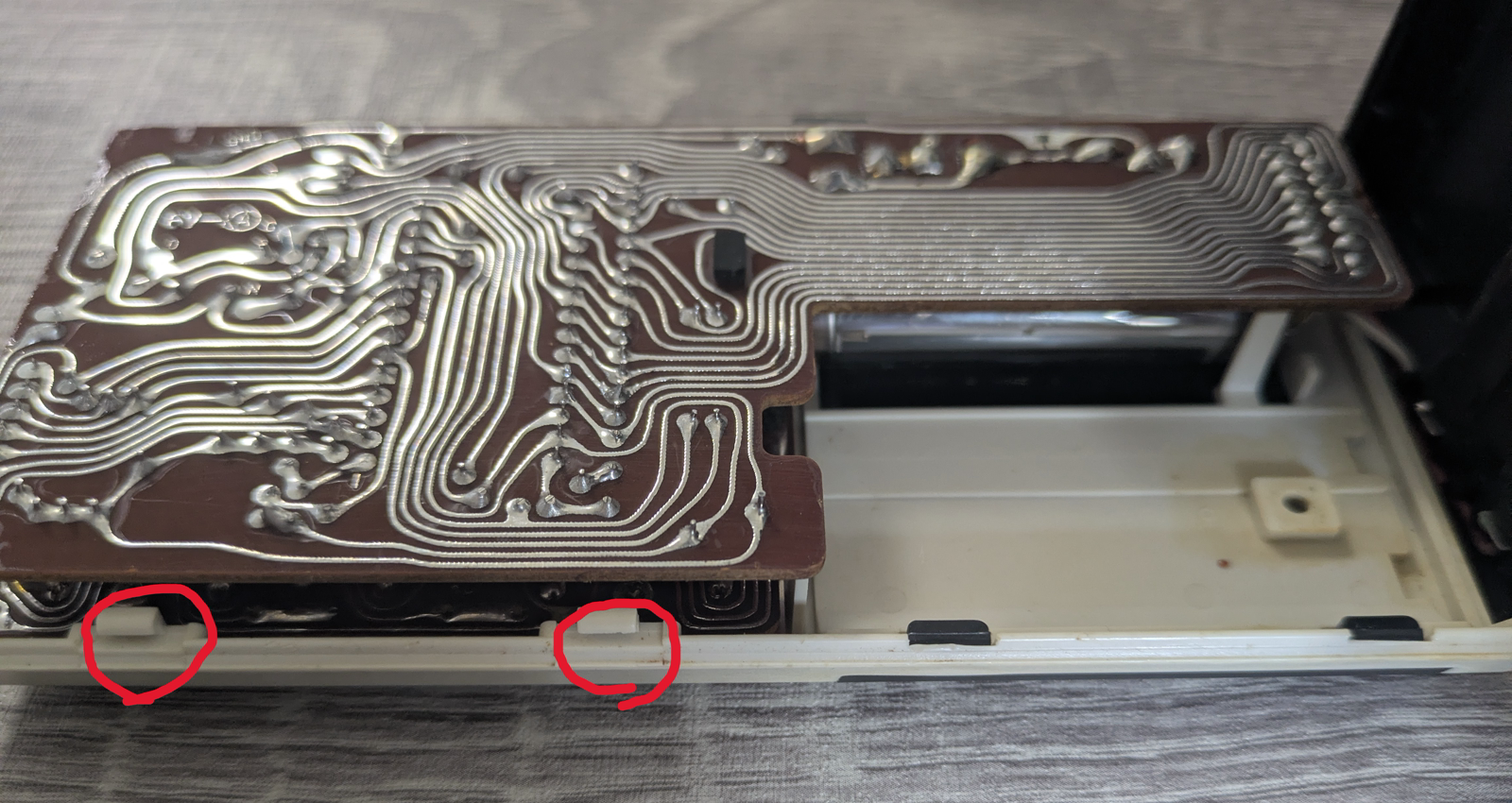

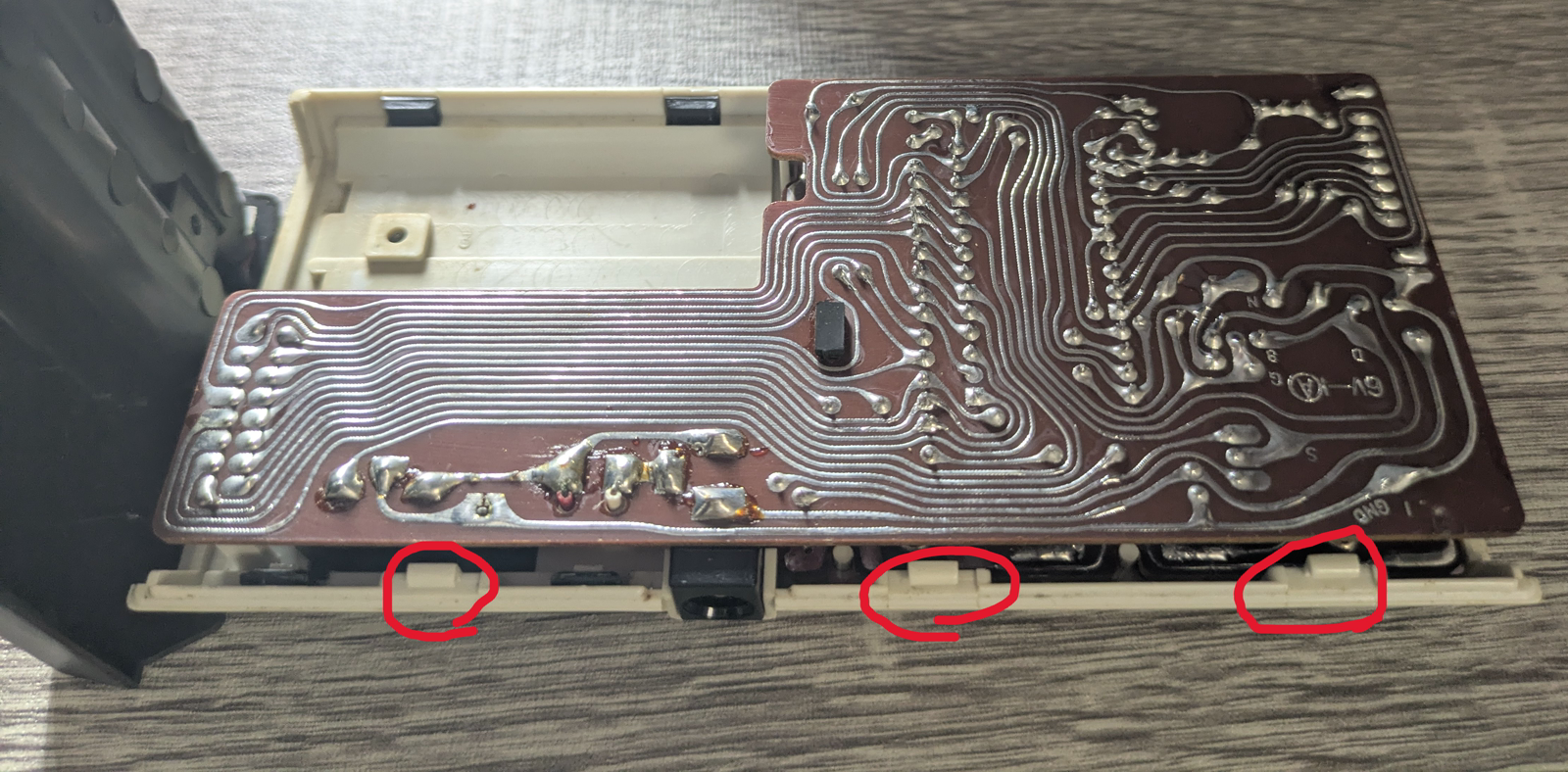

本体の左右にあるツメを外します。基板側から見ると、ツメの位置は下の写真の赤丸部分です。

細いプラスチック製のヘラなどを隙間に差し込み、片側ずつゆっくり外します。無理にはがそうとするとケースが割れる可能性があるため、力をかけすぎないようにしてください。

3. 基板にアクセスする

ツメが外れたら、二枚開きにできます。このとき、基板と電池ボックスが配線でつながっているため、一気に引き離さないでください。

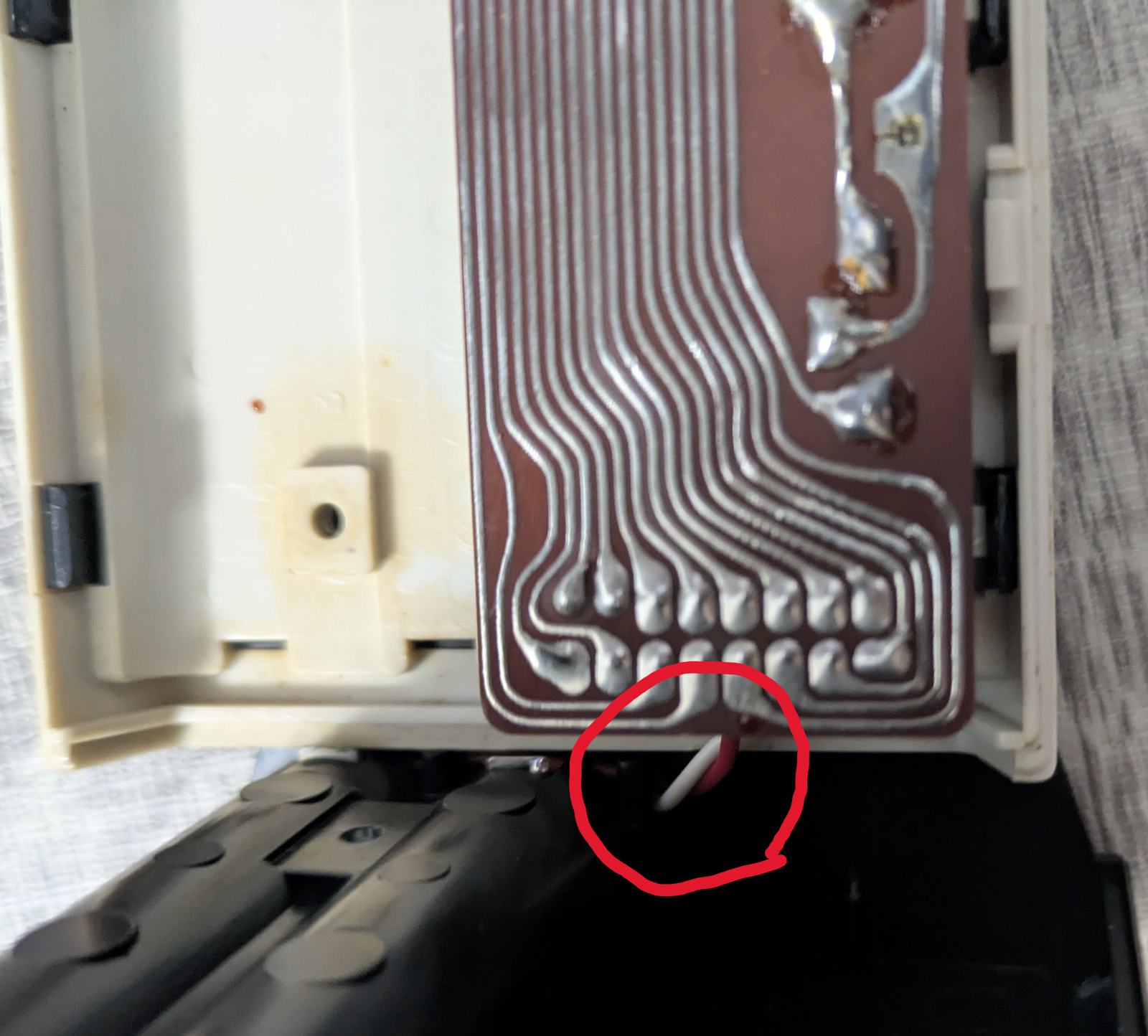

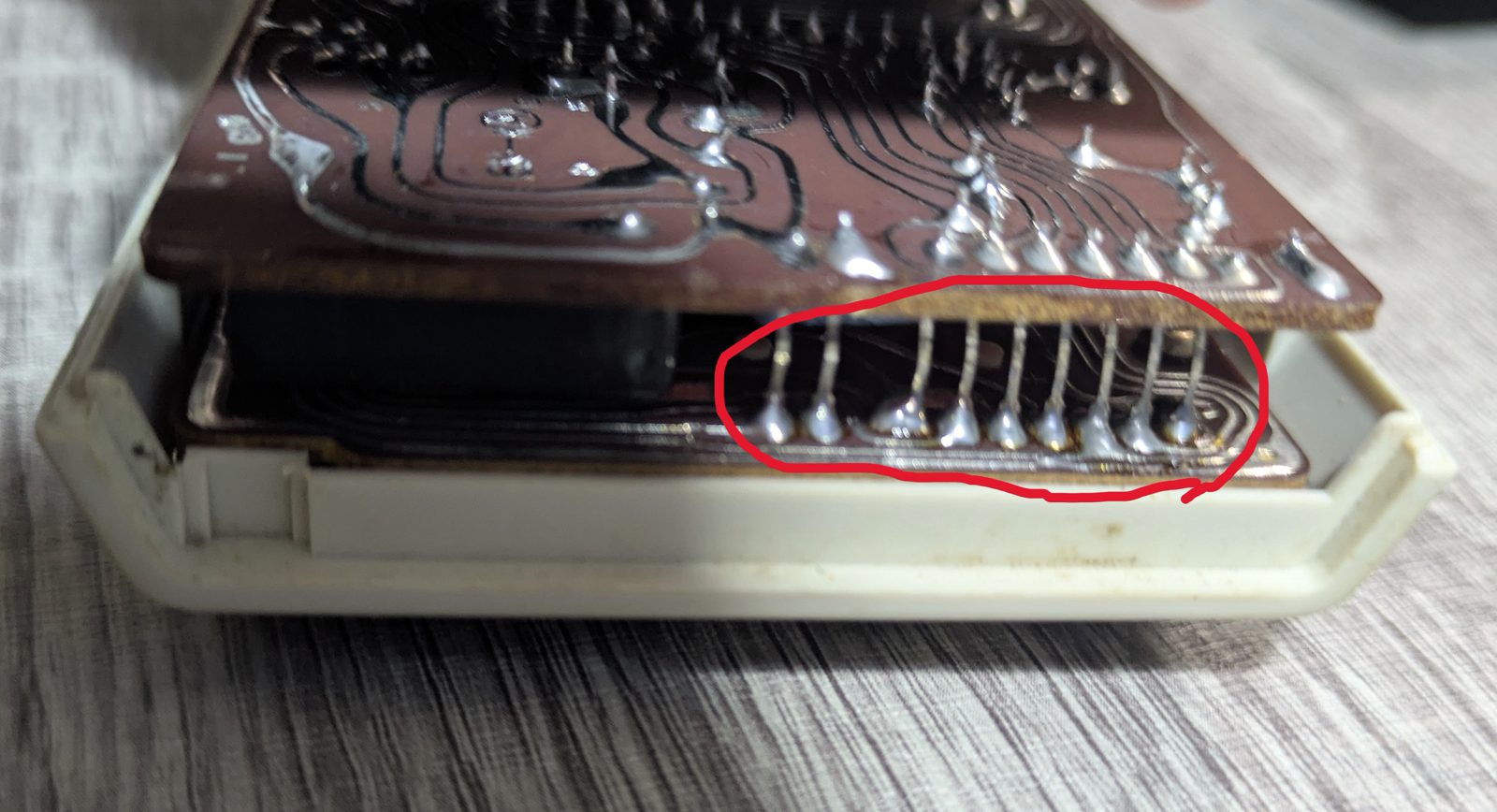

特に、電池ボックス側の配線とボタン基板側のワイヤが細く、強く引っ張ると断線するおそれがあります。

4. ボタン基板を外す（方法だけ）

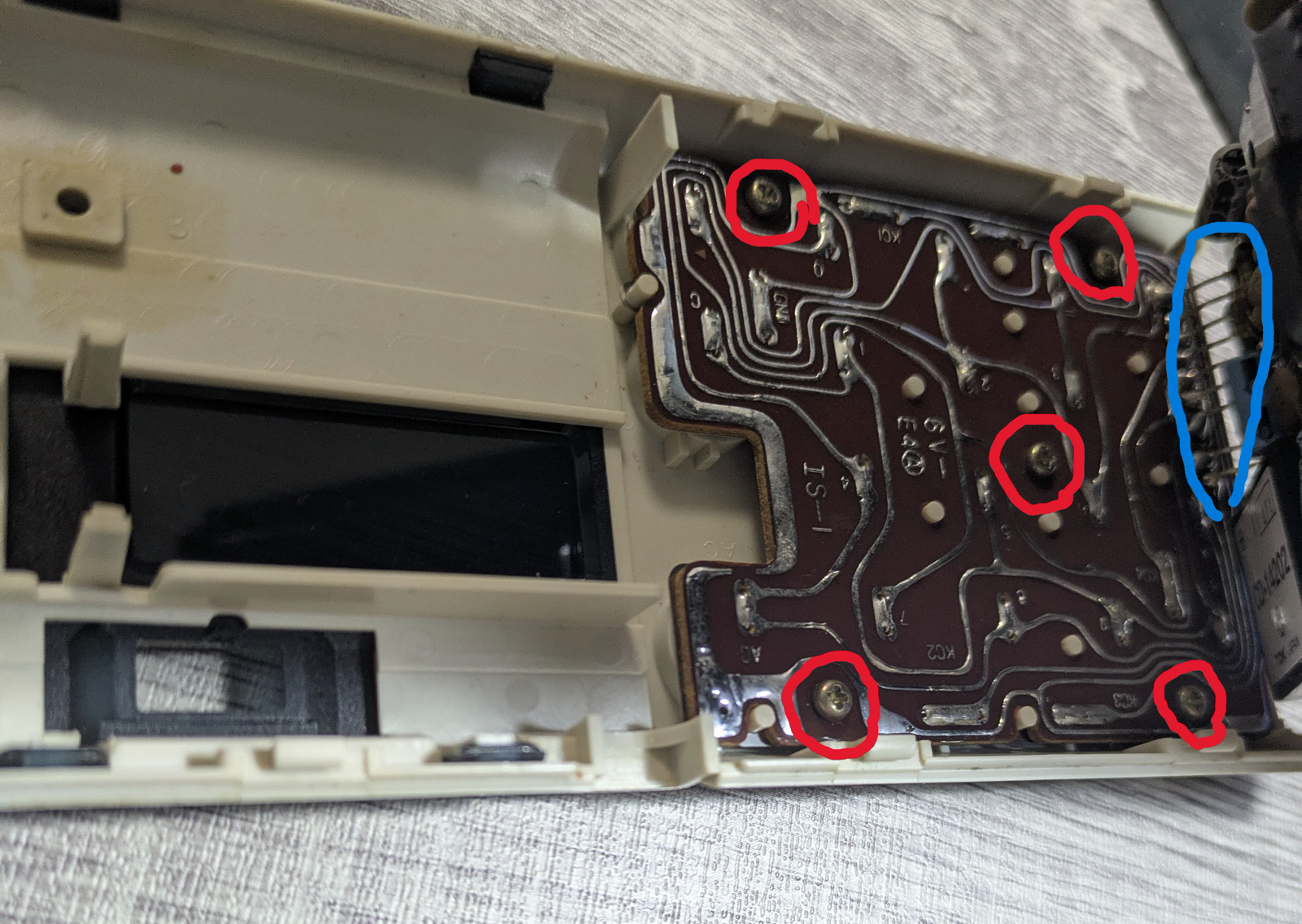

ボタン基板を取り外す場合は、写真の赤丸で示した5本のねじを外します。青丸部分がワイヤーになっています。基板を持ち上げる際は引っかけたり引っ張ったりしないよう注意してください。ねじを外すとフロントのケースが外れ、ボタンや接点用の金属板にアクセスできます。

以上で分解手順は終了です。組み立てるときは、ボタンの動作チェックと配線をケースに挟み込んでいないことを確認しながら、逆の手順で元に戻してください。
